В инженерии, производстве и строительстве цилиндрические трубки являются фундаментальными компонентами, определяемыми их полой цилиндрической геометрией и способностью балансировать структурную прочность, эффективность транспортировки жидкости / газа и универсальность между материалами.В отличие от твердых цилиндрических стержней (которые отдают приоритет несущей нагрузке без полого пространства) или некруглой трубки (например,Квадратные, прямоугольные), цилиндрические трубы отличаются своим единым кружным сечением поперечного сечения - конструкцией, которая равномерно распределяет напряжение, минимизирует трение жидкости и обеспечивает совместимость с стандартизированными фитингами (например,клапаны, соединители)Но что именно классифицирует цилиндрическую трубку, как выбор материалов влияет на ее производительность и почему она повсеместна во всех отраслях промышленности, от аэрокосмической до сантехники?В настоящем руководстве разъясняется его техническое определение, основные характеристики, варианты материалов, применение и процессы изготовления, чтобы прояснить его роль в современных инженерных системах.

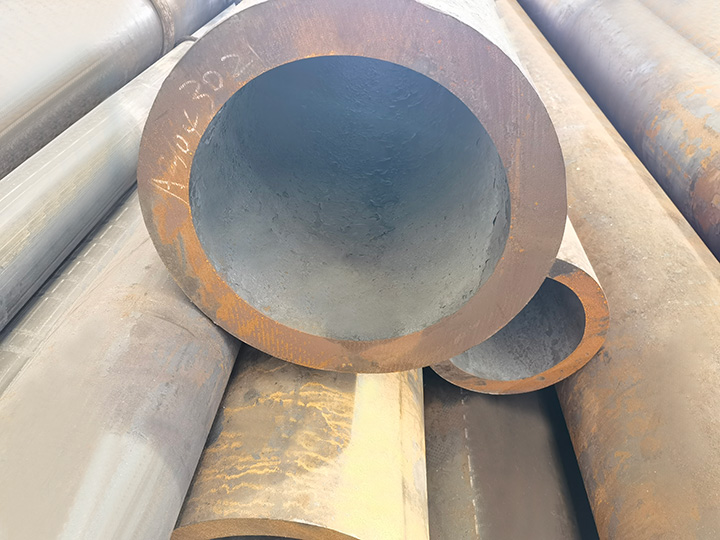

Цилиндрическая трубка (или цилиндрическая трубка) представляет собой полые, удлинные структуры с последовательными круговыми сечениями по всей длине.Ее техническая классификация основана на трех не подлежащих обсуждению атрибутах, отличающих ее от других трубчатых или цилиндрических компонентов:
1.Полые ядра: В отличие от твердых цилиндров (например,стальных стержней), цилиндрические трубы имеют внутреннюю полость (сверху), которая позволяет транспортировать жидкость / газ, интеграцию компонентов (например,поршней в гидравлических цилиндрах), или уменьшение веса без жертвования прочностью.
2.Единое круговое поперечное сечение: Внешний и внутренний диаметры (OD и ID) остаются постоянными вдоль длины трубки, обеспечивая равномерное распределение напряжения (критически важно для применения давления) и предсказуемый поток жидкости (через последовательную площадь поперечного сечения).
3.Определенная толщина стены: Расстояние между внешней и внутренней поверхностями (толщина стенки, т) разработано таким образом, чтобы сбалансировать структурную целостность (сопротивление внешнему давлению или изгибу) и эффективность веса.Толщина часто определяется стандартами (например, ASTM для металлов, ISO для пластмасс) для обеспечения совместимости с промышленными приложениями.
Техническое примечание: цилиндрические трубы отличаются от «труб», хотя термины иногда путают.Трубы предназначены в первую очередь для транспортировки жидкости / газа и размером по номинальному диаметру (неточный промышленный стандарт), в то время как цилиндрические трубы предназначены для точных приложений (например,гидравлические системы) и размер определяется точными измерениями OD / ID.
Общие материалы для цилиндровых труб и их характеристики
Выбор материалов для цилиндровых труб диктуется требованиями к применению: давлениестойкость, коррозионное воздействие, весовые ограничения, теплопроводность и стоимость.Ниже приведены наиболее широко используемые материалы и их специализированные роли:
| Материал | Ключевые свойства | Идеальные приложения |
|------------------------|--------------------------------------------------------------------------------|---------------------------------------------------|
| Сталь (углерод / сплав)| Высокая прочность на растяжение (300 - 1500 МПа), отличное давление, доступность. | Структурные опоры (строительные леса), гидравлические / пневматические цилиндровые бочки, автомобильные приводные валы. |
| Галцинкованная сталь | Сталь с покрытием цинком; повышенная коррозионная стойкость (по сравнению с голыми сталями). | Наружное строительство (ограждение, конструктивные каркасы), водопроводы в коррозионных средах. |
| Алюминий | Легкий вес (1 / 3 плотности стали), хорошая коррозионная стойкость, умеренная прочность. | Аэрокосмические компоненты (гидравлические линии воздушных судов), выхлопные системы автомобилей, легкие конструкционные каркасы. |
| Медь | Исключительная теплопроводность, естественная коррозионная стойкость, противомикробные свойства. | Проводки (водопроводы), трубы охлаждающего вещества ОВК, электрические заземляющие стершки. |
| Нержавеющая сталь (304 / 316)| Высокая коррозионная стойкость (устойчивость к соленой воде, химическим веществам), биосовместимость. | Медицинские приборы (хирургические инструменты), морское применение (машины для лодок), оборудование для переработки пищевых продуктов (гигиенические трубки). |
| Пластмассы (ПВХ, ПТЭ, ПТЭ)| Легкий вес, химическая устойчивость, низкое трение, низкая стоимость. | Трубопровод (отводные трубы из ПВХ), химический транспорт (HDPE), высокотемпературные жидкостные линии (PTFE). |
Промышленное и коммерческое применение цилиндровых труб
Круговое сечение, полая конструкция и универсальность материалов цилиндровых труб делают их незаменимыми во всех секторах.Ниже приведены наиболее эффективные варианты использования:
1.Строительство и конструкционная инженерия
- Нагрузочно-поддерживающие опоры: Стальные цилиндрические трубы (часто оцинкованные) используются в лесах, фермах и архитектурных каркасах - их круговая форма равномерно распределяет сжатое напряжение, поддерживая тяжелые нагрузки (например, 100 + кг на трубу) без деформации.
- Фасад и эстетика: алюминиевые или нержавеющие цилиндрические трубы создают элегантные, современные архитектурные элементы (например,каркасы навесной стены, ограждения) благодаря чистым линиям и коррозионной стойкости.
2.Гидравлические и пневматические системы
- Cylinder Bars: Точные стальные или нержавеющие трубы из цилиндра образуют ядро гидравлических / пневматических цилиндров - их гладкое внутреннее отверстие (очищенное до ±0,01 мм) позволяет поршням перемещаться с минимальным трением, генерируя линейную силу для машин (например,рукава экскаваторов, заводские пресса).
- Линии жидкости: Медные или пластиковые цилиндрические трубы транспортируют гидравлическое масло или сжатый воздух между компонентами системы (насосами, клапанами) - их низкое внутреннее трение обеспечивает эффективную передачу давления.
3.Автомобильная и аэрокосмическая
- Системы выхлопных газов: Алюминиевые трубы из стали или нержавеющей стали выдерживают высокие температуры (до 800 °C) и коррозию от выхлопных газов, что делает их идеальными для выхлопных коллекторов автомобилей / грузовиков.
- Аэрокосмическая гидравлика Легкие алюминиевые или титановые цилиндровые трубы (титан для приложений высокого давления) используются в посадочной установке и системах управления самолетов - их соотношение прочности к весу снижает расход топлива.
4.Проводка и транспортировка жидкостей
- Водоснабжение Медные или PEX (пластиковые) цилиндрические трубки обеспечивают питьевую воду - антимикробные свойства меди предотвращают рост бактерий, в то время как PEX гибкий и легко устанавливается в тесных пространствах.
- Распределение газа: Стальные или полиэтиленовые (ПЭ) цилиндрические трубы для транспортировки природного газа - сталь выдерживает высокое давление (до 10 МПа), в то время как ПЭ устойчив к коррозии для подземного использования.
5.Медицинская и санитарная промышленность
- Медицинское оборудование: трубы из нержавеющей стали 316 цилиндров используются в хирургических инструментах (например,эндоскопы) и имплантируемые устройства (например,ортопедические стершки) - их биосовместимость и коррозионная стойкость избегают раздражения тканей.
- Переработка пищевых продуктов: гигиенические цилиндрические трубы из нержавеющей стали для транспортировки жидкостей (например,Молоко, фруктовый сок) в пищевых растениях - их гладкая внутренняя поверхность легко очищается, соответствует стандартам FDA и ЕС по безопасности пищевых продуктов.
Процессы изготовления цилиндровых труб
Производство цилиндровых труб варьируется в зависимости от материала, но следует стандартизированному рабочему процессу для обеспечения точности и последовательности.Ниже приведены разбивки наиболее распространенных методов изготовления:
1.Для металлических цилиндровых труб
a.Производство бесшивых труб (для применения высокого давления)
- Шаг 1: Нагрев металлического залока: твердый металлический залок (сталь, алюминий, медь) нагревается до 1100 - 1300 °C (для стали), чтобы сделать его гибким.
- Шаг 2: Пробивание: mandrel (длинный металлический стерж) проталкивается через слиток, чтобы создать полые полости, образуя «полый цвет». "
- Шаг 3: Экструзия / прокат: Полые цветения проходят через прокатные мельницы или экструдеры для уменьшения его диаметра и толщины стенки до желаемых размеров.Для точности (например:гидравлические трубы), применяется холодный рисование-вытягивание трубы через матрицу для достижения жестких допусков (± 005 мм).
- Шаг 4: Тепловая обработка: Трубка отжигается (нагревается и медленно охлаждается), чтобы уменьшить хрупкость и повысить прочность.
- Шаг 5: Окончательность: Внутреннее отверстие оттачивается (очистка с помощью абразивных инструментов) для создания гладкой поверхности (Ra < 0,8 мкм) для гидравлических применений.Для коррозионной стойкости добавляются поверхностные обработки (гальванирование, анодизация).
b.Производство сварных труб (для применения с низким и средним давлением)
- Шаг 1: Развертывание металлической катушки: Плоская металлическая катушка (сталь, алюминий) развертывается и резана на плоские полосы.
- Шаг 2: Формирование: полоса изгибается в цилиндрическую форму с помощью роликовых машин, с краями, встречающимися для формирования шва.
- Шаг 3: Сварка: Шв сварят с использованием высокочастотной индукционной сварки (для стали) или TIG сварки (для алюминия) для создания протекающего соединения.
- Шаг 4: Размер / Резание: Сварная трубка проходит через размеры валонов, чтобы обеспечить единый диаметр, а затем резать до длины.
2.Для пластиковых цилиндровых труб
- Экструзия: Пластмассовая смола (ПВХ, ПВПЭ) расплавывается и вынуждена проходить через круговое преобразование, чтобы образуть полые трубки.Внутренняя полость содержится внутри матрицы с помощью мандерла.
- Охлаждение: Выдавленная трубка охлаждается в водяной ванне, чтобы завернуть свою форму.
- Резание / отделка: Трубка резана до длины, а фитинги (например,резьбы) добавляются путем литья или обработки.
Стандарты контроля качества для цилиндровых труб
Чтобы обеспечить надежность, цилиндрические трубы должны соответствовать отраслевым стандартам, которые регулируют размеры, прочность и производительность:
- Металлы: ASTM A519 (углеродные трубы из бесшивной стали), ASTM B280 (медные трубы для трубопровода), ISO 4394 - 1 (гидравлические трубы из стали).
- Пластмассы: ASTM D1785 (PVC трубы / трубы), ISO 4427 (PE трубы для водоснабжения).
- Испытание: Трубки подвергаются испытаниям на давление (гидростатическое испытание - заполнение водой и применение давления для проверки на наличие утечек), испытаниям на размерность (использованием каллиперов / микрометров) и испытаниям на прочность на растяжение (вытягивание до отказа в измерении прочности).
