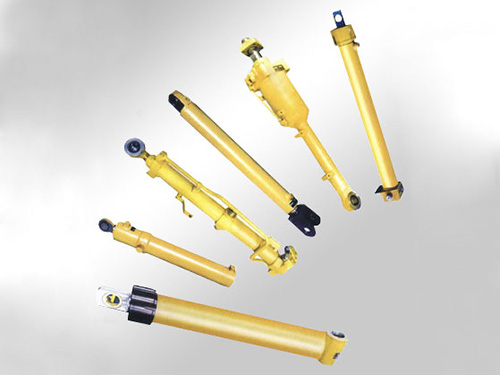

В системах гидравлических цилиндров оттачиваемая трубка - точная обработка внутреннего ствола, где скользит поршн, - напрямую диктует производительность, эффективность и долговечность.Плохо законченная или плохо монтированная оттажная трубка вызывает чрезмерное трение, повреждение уплотнения и потерю давления, что приводит к частым простоям и дорогостоящему ремонту.Стандартные готовые оттачиваемые трубы часто не отвечают уникальным требованиям специализированных гидравлических приложений (например,промышленные пресса высокого давления, подверженное коррозии морское оборудование или мобильные машины, ограниченные пространством).Именно в этом отличаются заказные оттачиваемые трубы: спроектированные для соответствия точным требованиям к размеру, материалу и отделке поверхности, они оптимизируют производительность гидравлического цилиндра для конкретных случаев использования.Это руководство исследует критическую роль заказных оттакаемых труб, их преимущества конструкции, процессы изготовления, выбор материалов и то, как найти надежные решения для гидравлических систем.
Заказная оттачиваемая трубка представляет собой точный цилиндрический ствол (ядро гидравлического цилиндра), изготовленный для удовлетворения спецификаций конкретного применения, включая:
- Размерная точность: Точный диаметр внутреннего отверстия (ID), наружный диаметр (OD) и толщина стенки (допуски до ±005 мм для критических приложений).
- Поверхностная отделка: Ультрагладкое внутреннее отверстие (обычно Ra 0,2 - 0,8 мкм), чтобы минимизировать трение между поршнем и уплотнением и предотвратить утечку жидкости.
- Материалы: Выбор металлов (например,сплавная сталь, нержавеющая сталь), адаптированные к условиям окружающей среды (коррозия, температура) и требованиям нагрузки.
- Специальное лечение: Последующие процессы, такие как хромирование, нитридация или снятие напряжений, для повышения долговечности, износостойкости или защиты от коррозии.
В отличие от стандартных отверенных труб (которые следуют общему промышленному размеру), заказные версии разработаны для беспрепятственной интеграции с другими компонентами цилиндра (поршины, уплотнения, стерлки) и адаптации к уникальным эксплуатационным проблемам (например,высокое давление, экстремальные температуры или агрессивные жидкости).
Основные преимущества заказных отчиненных труб для гидравлических цилиндров
Настройка отверенных труб устраняет ограничения стандартных вариантов, обеспечивая ощутимые улучшения производительности гидравлической системы и стоимости жизненного цикла:
1.Уменьшение трения и увеличение срока службы уплотнения
Основная функция отвертывания заключается в создании равномерно гладкой, поперечно высеченной поверхности внутреннего отверстия. Custom sharpening ensures:
- Контролируемая шероховатость поверхности Финальная отделка Ra 0,4 - 0,8 мкм (обычная для промышленной гидравлики) уменьшает трение между уплотнениями поршня и отверстием на 30 - 50% по сравнению с неотверженными или плохо отверженными трубами.Это позволяет минимизировать износ уплотнения, увеличивая срок службы уплотнения с 6 - 12 месяцев (стандартные трубки) до 18 - 24 месяцев (заказные оттачиваемые трубки).
- Перекрестная штриха: Заказные шлифовые машины производят точный угол поперечного штриха (обычно 30 - 45°), который сохраняет тонкую пленку гидравлической жидкости, действуя в качестве смазочного материала и еще больше уменьшая контакт между металлом и металлом.
Например, в промышленном пресса с высоким циклом (работает более 1000 циклов в день) заказная оттачиваемая трубка с Ra 0,4 мкм может сократить расходы на замену уплотнений на 40% в год.
2.Увеличение удержания давления и эффективности системы
Гидравлические системы полагаются на жесткие допуски для поддержания давления и предотвращения утечки жидкости.Заказные оттачиваемые трубки:
- Точность размеров: жесткие допуски к идентификации (напримерH7 или H8 в соответствии со стандартами ISO) обеспечивают постоянный зазор между поршнем и отверстием, предотвращая внутреннюю утечку (выход жидкости через поршн).Скорость внутренней утечки для специально оттачиваемых труб, как правило, < 0,1 л / мин при 35 МПа против 0,5 - 1 л / мин для стандартных труб.
- Единая толщина стен: Производство по заказу устраняет вариации толщины стенки (обычные в стандартных трубах), которые вызывают неравномерное распределение давления и «дрейф» цилиндра (непреднамеренное движение поршня при нагрузке).
Это означает повышение эффективности системы на 10 - 15%, поскольку меньше гидравлической жидкости тратится, а насос требует меньшей энергии для поддержания рабочего давления.
3.Оптимизация материалов для суровых условий
Стандартные отвернутые трубки часто ограничиваются углеродной сталью, которая не работает в коррозионных, высокотемпературных или высоко износообъемлющих приложениях.Заказные оттачиваемые трубы позволяют выбирать материал в зависимости от эксплуатационных условий:
- Коррозивные среды (морская, пищевая обработка): нержавеющая сталь (304 или 316) или оттачиваемые трубы из никелевого сплава устойчивы к ржавчивому и химическому разложению.
- Высокотемпературные применения (литейные заводы, аэрокосмическая промышленность): сплавная сталь (например, 4140) при термической обработке (темперации) сохраняет прочность при температурах до 300°C.
- Применения с высоким износом (строительство, горнодобывающая промышленность): хромированные внутренние отверстия ( толщиной 0,05 - 0,1 мм) повышают твердость поверхности (до 65 HRC), удваивая срок службы трубки.
Для морского гидравлического цилиндра, подвергаемого воздействию соленой воды, заказная оттачиваемая трубка из нержавеющей стали 316 будет прослужить стандартную трубку из углеродистой стали на 5-7 лет.
4.Экономия затрат благодаря индивидуальному дизайну
В то время как заказные оттачиваемые трубки имеют более высокие первоначальные затраты, чем стандартные варианты, они снижают долгосрочные расходы за счет:
- Минимизировать время простоя: Меньшее количество отказов уплотнений, утечек давления и замены труб означает меньшее количество незапланированных простоев (критически важно для таких отраслей, как производство, где простои стоят от 10 000 до 100 000 долларов в час).
- Устранение переработки: Стандартные трубки часто требуют обработки на месте, чтобы вписаться в пользовательские цилиндры; пользовательские оттачиваемые трубки приходят готовы к установке, сокращая затраты на рабочую силу.
- Продление срока службы цилиндра: хорошо спроектированная заказная оттачиваемая трубка может продлить срок службы гидравлического цилиндра с 5 - 7 лет (стандартный) до 10 - 15 лет.
Процесс изготовления специально отверленных труб
Производство заказных отверенных труб представляет собой многоэтапный, точно контролируемый процесс для обеспечения последовательности и качества:
1.Выбор материалов и поиск материалов
- Исходя из требований применения (нагрузка, температура, коррозия), производитель выбирает сырье: углеродистая сталь (1045), сплавная сталь (4140), нержавеющая сталь (304 / 316) или специальные сплавы.
- Сырье получается с сертифицированными механическими свойствами (прочность на растяжение, твердость) для соответствия отраслевым стандартам (например, ASTM A519 для стальных трубок).
2.Холодный рисунок (точный размер)
- Трубка из необработанного металла вытягивается через матрицу (холодный рисование), чтобы достичь желаемого ОД, ID и толщины стенки.Холодный рисование повышает прочность материала (на 20 - 30%) и точность размеров (допуски ±0,01 мм).
- Для сверхтонких или толстостенных труб может быть использовано несколько проходов риска с промежуточным отжиганием (тепловой обработкой) для уменьшения хрупкости.
3.Поверхностная отделка (Surface Finishing)
- Холодная трубка монтируется на шлифовой машине, где во внутреннее отверстие подаются вращающиеся абразивные камни (обычно алмаз или CBN).
- Машина управляет тремя критическими параметрами для настройки:
- Шероховатость поверхности: Корректировка каменного граната (80 - 600 граната) для достижения Ra 0,2 - 1,6 мкм.
- Угол перекрестного отсека: Установка скорости колебания камня для создания 30 - 45° для удержания жидкости.
- Прямость отверстия: Обеспечение прямого отверстия в пределах 0,01 мм / м, чтобы предотвратить связывание поршня.
4. Post-Honing Treatments (Customization Step)
- Поверхностные покрытия: хромированное покрытие (для износостойкости), цинковое покрытие (для коррозионной стойкости) или покрытие ПТЭ (для низкого трения).
- Термообработка: Затушение и закаление (для увеличения твердости) или снятие напряжений (для уменьшения внутренних напряжений от холодного риска).
- Обработка: Добавление резьбовых портов, фланцев или фасок для соответствия требованиям к сборке гидравлического цилиндра.
5.Контроль качества (QC) и сертификация
- Измерное испытание: Использование измерительных машин (CMM) для проверки ОД, ID, толщины стенки и прямоты.
- Испытание поверхности: Использование профилометра для измерения Ra и угла поперечного штриха.
- Испытание на давление: подвержение трубке гидравлическому давлению (1,5× максимального рабочего давления) для проверки утечек.
- Сертификация материалов: предоставление отчетов о испытаниях мельницы (MTRs) для подтверждения свойств материалов и соответствия стандартам (например, ISO 4394 - 1 для гидравлических трубок).
Ключевые промышленные применения заказных отваленных труб
Заказные оттачиваемые трубы необходимы для гидравлических цилиндров в отраслях промышленности, где стандартные трубы не отвечают требованиям производительности или окружающей среды:
| Промышленность | Применение | Концентрация настройки |
|------------------------|----------------------------------------------|----------------------------------------------|
| Строительство | Руки экскаватора, ведра погрузчиков, подъемники крана| Высоко износостойкие хромированные отверстия; легированная сталь для тяжелых нагрузок. |
| Промышленное | Промышленные пресса, машины для литья впрысками| Ультраточные допуски ID (H7) для удержания давления; низкое трение Ra 0,4 мкм. |
| Морской | Системы управления судами, лебедки | 316 нержавеющая сталь для соленой коррозионной стойкости. |
| Aerospace | Посадочная установка, приводы управления полетом | Легкие сплавные стали (например, 4340); термостойкие обработки для высоких температур. |
| Переработка продуктов питания | Конвейерные подъемники, упаковочное оборудование | Нержавеющая сталь 304, гладкая отделка Ra 0,2 мкм для легкой очистки (соответствует стандартам FDA). |
| Горнодобывающая | Приводы для шахтных челночных автомобилей, буровые установки | Толстостенная легированная сталь (10 + мм) для ударной стойкости; коррозионно-стойкие покрытия. |
Как получить надежные заказные отвернутые трубки
Выбор правильного производителя имеет решающее значение для обеспечения того, чтобы заказные оттачиваемые трубы соответствовали требованиям вашего гидравлического цилиндра.Ключевые критерии оценки:
1.Техническая экспертиза
- Ищите производителей с более чем 10-летним опытом работы с гидравлическими отточенными трубами, особенно в вашей отрасли (например,Аэрокосмические, морские).
- Проверьте собственные инженерные возможности: Могут ли они помочь с выбором материалов, дизайном допуска и последующими обработками?
2.Процессы обеспечения качества (QA)
- Убедитесь, что производитель соблюдает стандарты менеджмента качества ISO 9001.
- Запросите документацию по контролю качества: предоставляют ли они отчеты о КММ, данные профиляметра и сертификаты испытаний на давление?
- Уважаемые производители имеют коэффициент неисправности < 0,5% для заказных отточенных труб.
3.Возможности настройки
- Проверьте, могут ли они вместить нестандартные размеры (например,больших диаметров > 200 мм, тонких стен < 2 мм или специальных материалов (например,Инконель, титан).
- Подтвердить сроки доставки: Для срочных проектов, могут ли они доставлять заказные трубы за 2 - 4 недели (против 6 - 8 недель для стандартных производителей)?
4.Поддержка клиентов
- Выберите производителя, который предлагает послепродажную поддержку: помогут ли они с руководством по установке или быстро решают проблемы с качеством?
- Ищите ссылки: Запрашивайте тематические исследования или отзывы клиентов от компаний в вашей отрасли.
